ちょっと気になったところから...個人的に何回かざっと読んだことがあり、巷にもSOMEIPの解説はあるので、ara::comの時より飛ばし気味で気になったところだけ
5.1.2.5 Service Entries
Find Service Entry
[PRS_SOMEIPSD_00350]
- FindServiceメッセージはサービスインスタンスを探すために使用される
- 現在のサービス状態が不明、つまり有効なOfferServiceを受信していない場合のみ送信される
- かなり重要な一文と思う。FindServiceが出ません！みたいなことがあるけど、これはもうOfferを受信していたからという...
[PRS_SOMEIPSD_00351]
- FindServeiceのフィールド設定について
- これはパケットを見よう
[PRS_SOMEIPSD_00528]・[PRS_SOMEIPSD_00529]
- FindServiceにはIP EndPointOptionを含めないし、含んでいた場合も無視する
[PRS_SOMEIPSD_00839]
- サーバ側が Initial Wait Phaseの場合受信したFindServiceは無視する
- Initial Wait Phaseについてはこの後解説があるはず
Offer Service Entry
[PRS_SOMEIPSD_00355]〜[PRS_SOMEIPSD_00827]
- ara::com仕様書で書かれていたものと同様なので飛ばす
- OfferServiceにはIPEndPointOptionが含まれる
- UDPの場合、クライアントはこのIPに向けてSubscribeを出す
- OfferServiceのTTLを0xFFFFFFにすると再起動されるまで有効となる。一方0x000000にするとStopOfferServiceとなる
5.1.2.6 Endpoint Handling for Services and Events
[PRS_SOMEIPSD_00476]
- EndPointが静的にManifestに定義されていたとしても、実際にOfferServiceで送られてきたEndPointが異なった場合は上書きする
[PRS_SOMEIPSD_00360]
- OfferServiceに含まれるEndPointからEventは送信される。かつ、クライアントはメソッドのReqを送る
[PRS_SOMEIPSD_00361]
- EndPointがUDPの場合、そのままSOME/IP通信に使われる
[PRS_SOMEIPSD_00362]
- TCPの場合、クライアントは３ウェイハンドシェイクをする
[PRS_SOMEIPSD_00801]
[PRS_SOMEIPSD_00802]
....
[PRS_SOMEIPSD_00481]
- ServiceInstanceを分ける場合は、Endpointを分けることで識別する必要
Eventgroup Endpoints
[PRS_SOMEIPSD_00484]
- Subscribe Eventgroup メッセージに含まれるEndPointへサーバはイベントを送信する
- EventをTCPで送信する場合は、クライアントがSubscribe Eventgroup メッセージ送信前にTCPコネクションを貼り、このコネクション上でEventを送信する
[PRS_SOMEIPSD_00487]
- 初期イベントは必ずunicastで送られる必要がある
- Initial Eventってなんだ？
[PRS_SOMEIPSD_00488]
-
Subscribe Eventgroup Ackには最大１つのMulticastIPを含む必要がある
- EventをMulticastで送る設定した場合に使用するMulticastIPのこと

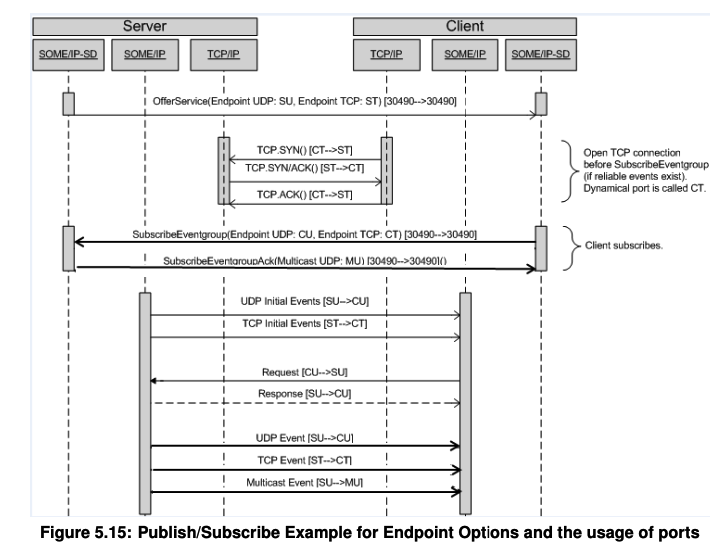

サービスディスカバリからイベント・メソッドを送るまでの流れがわかりやすく書かれている：
5.1.3 Service Discovery Messages
[PRS_SOMEIPSD_00600]
- すべてのSDメッセージはSD_PORT（＝30490）へ送られる
[PRS_SOMEIPSD_00601]
- SD_PORTはunicastでもMulticastでも送信元ポートとして使われる
[PRS_SOMEIPSD_00603]
- すべてのSDメッセージはSD_MULTICAST_IPへ送られる
5.1.3.1 Eventgroup Entry
Subscribe Eventgroup Entry
Stop Subscribe Eventgroup Entry
Subscribe Eventgroup Acknowledgement (Subscribe Eventgroup Ack) Entry
Subscribe Eventgroup Negative Acknowledgement (Subscribe Eventgroup
Nack) Entry
[PRS_SOMEIPSD_00566]
- Subscribe Eventgroup Nackは必要なTCPコネクションが存在しない場合も送られる
[PRS_SOMEIPSD_00527]
- TCPコネクションが必要な SubscribeEventgroupについてNACKが帰ってきた場合はクライアントはTCPコネクションを再チェックして、TCPコネクションを貼り直す
- NACKを受け取るとTCPコネクションが切れることになる
5.1.4 Service Discovery Communication Behavior
[PRS_SOMEIPSD_00800]
- SDのメッセージをなるべく減らすため、メッセージはなるべくまとめて送るべき
- OfferやSubscribeEventgroupAck を同じメッセージに含めて送信できる
5.1.4.1 Startup Behavior
[PRS_SOMEIPSD_00395]
- SDにおいて各インスタンスは少なくとも以下３つの状態を実装する
- Initial Wait Phase
- Repetition Phase
- Main Phase
[PRS_SOMEIPSD_00397]
- クライアントサービスのインスタンスは以下の条件を満たした時、Initial Wait Phaseに入る
-
対応するインターフェースのリンクが Up 状態
-
アプリケーションからそのクライアントサービスが要求された
-
[PRS_SOMEIPSD_00133]
- サーバサービスのインスタンスは以下の条件を満たした時、Initial Wait Phaseに入る
-
対応するインターフェースのリンクが Up 状態
- サーバのサービスが提供可能になった
-
[PRS_SOMEIPSD_00399]
- Initial Wait Phase に入った後、INITIAL_DELAYの時間だけ待機してから、SDメッセージを送信する
[PRS_SOMEIPSD_00400]・[PRS_SOMEIPSD_00401]
- INITIAL_DELAYは最大値と最小値の範囲で記載され、その範囲からランダムの値を取る
- ネットワーク負荷を下げるため
[PRS_SOMEIPSD_00404]
- 初回のSDメッセージを送信したら、Repetition Phaseに移行する
[PRS_SOMEIPSD_00405]
- Repetition Phaseでの待機時間はREPETITIONS_BASE_DELAYに基づく
[PRS_SOMEIPSD_00406]
- Repetition Phaseではメッセージ送信のたびに待機時間が倍増
[PRS_SOMEIPSD_00407]
- メッセージはREPETITIONS_MAXの回数まで送信可能
[PRS_SOMEIPSD_00408]
- クライアントはOfferエントリを受信したらMain Phaseへ遷移し、Findメッセージを送信しない
[PRS_SOMEIPSD_00409]
- REPETITIONS_MAX = 0と設定した場合、Repetition Phaseはスキップされ、Main Phaseへ
[PRS_SOMEIPSD_00410]
- Repetition Phaseの後、Main Phaseに入る
[PRS_SOMEIPSD_00411]
- Main Phaseへ遷移後、CYCLIC_OFFER_DELAYだけ待機して最初のOfferエントリを送信する
[PRS_SOMEIPSD_00412]
- CYCLIC_OFFER_DELAYが設定されている場合は、 Main PhaseでOfferを周期的に送信する
[PRS_SOMEIPSD_00413]
- Offerメッセージを送信したら次のメッセージ送信までCYCLIC_OFFER_DELAYだけ待つ必要がある
[PRS_SOMEIPSD_00415]
- Main PhaseでのFindメッセージの周期的送信は禁止されている
[PRS_SOMEIPSD_00582]
-
Subscribe EventGroupメッセージは周期的に送信されるOfferメッセージによってトリガーされる
- これは毎回のOfferに対してSubscribeを送れということではないっぽい
5.1.4.2 Server Answer Behavior
[PRS_SOMEIPSD_00417]
- 以下の場合でREQUEST_RESPONSE_DELAYにもとづく遅延を入れる必要がある
- Find（Multicats）受信からOffer送信まで
- Offer（Multicats）受信からSubscribe送信まで
[PRS_SOMEIPSD_00419]
- ユニキャストのメッセージにユニキャストで応答する場合は遅延の対象外
[PRS_SOMEIPSD_00422]
- 基本的な設計としては、FindServiceへの嘔吐は全てユニキャストでOffer Serviceを返答するべき
[PRS_SOMEIPSD_00423]
- 最適化のため、以下の振る舞いがサポートされる
-
Unicast Flag = 1のFindメッセージを Main Phase で受信。かつ最後の Offer 送信から CYCLIC_OFFER_DELAY の半分より短い時間であれば、ユニキャストで応答してよい
- CYCLIC_OFFER_DELAYの半分以上であればMulticastで応答しても良い
-
[PRS_SOMEIPSD_00811]
- 純粋なイベントメッセージに対して初期値を要求してはいけない
